集裝箱吊具(伸縮式)

　　集裝箱吊具是裝卸集裝箱的專用工具。它通過其端梁四角的旋轉鎖頭與集裝箱自動連接來實現起吊集裝箱。集裝箱吊具是龍門吊、集裝箱門式起重機等專用機械的重要取物裝置。

　伸縮式集裝箱吊具：

　　伸縮式吊具是通過電力驅動：齒輪齒條、液壓裝置驅動伸縮鏈條或油缸，使吊具通過自動伸縮改變其長度，以適應裝卸不同規格的集裝箱。伸縮式吊具長度的調節方便，操作靈活，通用性強，生產效率高，因此目前世界各國的集裝箱裝卸大都采用這種吊具(如下圖)。

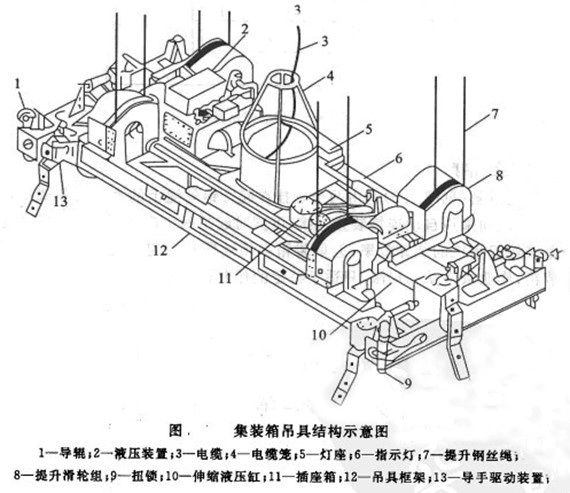

集裝箱吊具部件包含：導向板、自動連接轉軸、旋轉鎖頭等。

如圖所示。

　　各機構簡介：

1．導向裝置

　　導向裝置用于在吊具接近集裝箱時起輔助定位作用，常用的為導向板式，其末端是用鋼板做成的角錐形（喇叭口形）包角，在使用時可向下旋轉180°，正好套在集裝箱的四個角上，不工作時可向上翻轉。導向板的動作通常由液壓系統或電力電機系統控制。導向板設有力矩限制功能，當靠進集裝箱用力過猛，力量超過1000N時，導向板會自動翻轉，不至于損壞。力量減小后，導向板自動復位。

　　2．連接裝置（轉鎖：旋轉鎖頭）

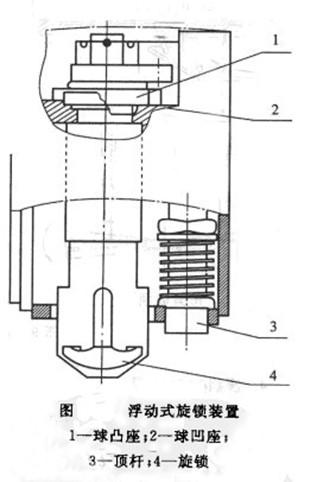

　　連接裝置是使吊具與集裝箱在吊運時連接成一個整體的裝置。對于國際標準集裝箱，采用旋鎖連接裝置，即在吊具框架的四個角對應集裝箱上側四個角孔的位置處，裝設一個可以轉動的（電動）旋鎖頭。此連接裝置，大多為浮動式旋鎖裝置，其旋鎖既能在吊具旋轉箱內轉動，又能作相對于旋轉箱的擺動，以適應于有制造誤差或產生了結構變形的集裝箱的吊裝要求。這種旋鎖已被廣泛應用，其結構如下圖所示。

當?shù)蹙咄ㄟ^(guò)導向裝置降落到集裝箱箱體上時，吊具的旋鎖裝置即準確地插入集裝箱上面角配件的橢圓形孔內，然后由液壓缸(電機、電動推桿)推動連桿，使旋鎖轉動90°，*可以牢固的掛住集裝箱而進行吊運。

　　操縱安全控制裝置

　　以伸縮式吊具為例，其旋鎖驅動裝置、導向板驅動裝置、吊具伸縮裝置均采用電力傳動或液壓傳動。這些裝置共用的液壓泵驅動裝置和油箱設在底架上。升降機構使用的電纜存放在電纜儲存器中，升降機構使用的電纜亦可采用彈簧形專用電纜。

　　集裝箱吊具上設有電器和機械的連鎖安全裝置，在一個動作沒有完成之前，后一個動作不能進行。例如，當旋鎖進入集裝箱角孔后，旋鎖箱底面和集裝箱角配件頂面接觸后，通過旋鎖下面的頂桿觸及接觸開關，吊具四角的指示燈和司機室操作臺上的指示燈亮，表示旋鎖已封閉，即可以開始起吊。當不是四個角都完全接合鎖緊時，安全裝置會發出信號，阻止吊運，以保證裝卸作業的安全。
